KD400ZL 凯德中走丝线切割机床
2、切割锥度：±12°
3、切割速度：100-220mm2/min
4、光洁度：≤1um
5、钼丝范围：0.1-0.2mm
产品参数
KD400ZL行程 | 320×400 | |
| 2 | 工作台尺寸 | 435×650 |
| 3 | 切割锥度 | ±12度/80厚 |
| 4 | 锥度（U、V），行程60（mm） | *可实现锥度加工且精度高 |
| 5 | 最大切割厚度（mm） | 300 |
| 6 | 最大承重量（kg） | 500 |
| 7 | 切割表面粗糙度（μm） | Ra≤0.8-2.5 |
| 8 | 最大切割速度 m㎡/min | ≥80-110注；合金钢≥100，紫铜≥70 |
| 9 | 加工精度（mm） | ≤±0.008 φ10 40厚时 8方或圆 |
| 10 | 工作台最小移动当量（mm） | 0.001 |
| 11 | 电极丝直径（mm） | ∮0.10-∮0.25 |
| 12 | 全数控自动紧丝 | 行程280mm |
| 13 | 触摸屏（计算机辅助制造工业触摸屏） | 7寸多点触控 |
| 14 | 机床总重量（kg） | 2600 |
| 15 | 机床外形尺寸（mm） | 1650×1900×2100 |
| 16 | 加工峰值电流（A） | 7（注；加工峰值电流45-65） |
| 17 | 工作电压（V） | 110 |
| 18 | 脉冲宽度（5档可调） | 1-60 |
| 19 | 脉冲间隔连续可调 | 1:2-1:5（脉宽：脉间） |
| 20 | 电源工作电压 | （380Vac±10% 50Hz） |
| 21 | 机床功率 | ≤3KVA |
机床特性
1、K-cut系列软件赋能智能制造
Kingred打造生态智能制造链，凯雷德中走丝集成K-cut EDM线切割系统， K-Cut Wire运丝管理系统、 K-Cut PLC File逻辑控制系统三大软件，为下一代制造互联构想；

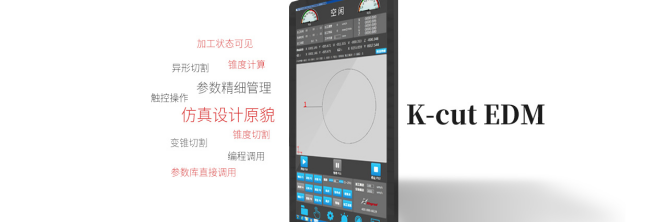

2、K-Cut EDM简单易用，技师普工化
K-Cut EDM线切割系统作为K-Cut系列核心软件，易学好用，准确快捷。编程、控制均由屏幕控制可视化操作，实现技师普工化；
3、K-Cut EDM智造互联
K-Cut EDM线切割系统实现智造互联，丰富用户用户互联和厂商互联，使用，管理更加便捷;

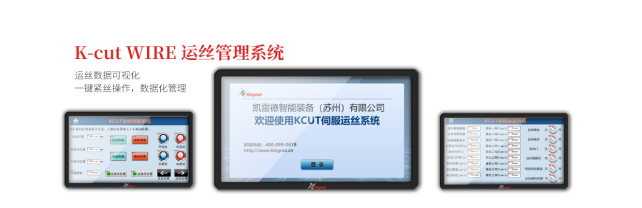

4、K-Cut Wire运丝管理系统
K-Cut Wire专为运丝管理开发，搭配Kingred运丝结构设计，实现一键紧丝，运丝管理数据化，可视化;
5、K-Cut PLC Flie PLC逻辑控制
K-Cut PLC Flie 为kingredPCL逻辑控制开发，便捷扩展；
机床配置
| 名称 | 规格型号 | 单位 | 数量 | 生产厂家 | |
| 1 | X，Y 滚珠丝杠 | M32X4--P2级 | 根 | 2 | 南京工艺厂 |
| 2 | U，V，Z滚珠丝杠 | M16X4--C3级 | 根 | 3 | 凯雷德定制 |
| 3 | 直线导轨 | 台湾（25和20） | 根 | 13 | 台湾上银 |
| 4 | 树脂砂铸件 | HT250 | 台 | 1 | 树脂砂精密铸造 |
| 5 | 数控紧丝滚珠丝杠 | 1604 | 根 | 1 | 凯雷德定制 |
| 1 | X、Y 伺服马达 | 750W伺服电机 | 只 | 2 | 凯雷德数控 |
| 2 | X、Y 伺服驱动器 | KLD-ZL | 只 | 2 | 凯雷德数控 |
| 3 | U,V,细分电机 | 57 | 只 | 2 | 无锡三拓 |
| 4 | Z 轴细分电机 | 57 | 只 | 1 | 无锡三拓 |
| 5 | 控制机 | 工业电脑 | 台 | 1 | 凯雷德定制 |
| 6 | 系统软件 | KCUT系统软件 | 套 | 1 | 凯雷德数控 |
| 7 | 运丝电机 | 伺服电机 | 台 | 1 | 凯雷德定制 |
| 8 | 变压器 | 2.5W | 台 | 3 | 凯雷德定制 |
| 9 | 主 PLC 模块 | KLD-PLC-ZL | 台 | 1 | 凯雷德数控 |
| 10 | 脉冲功放板 | KLD-ZL-108 | 块 | 1 | 凯雷德数控 |
| 11 | 取样模块 | 块 | 1 | 凯雷德数控 | |
| 12 | 交流接触器 | CJX2-12 | 只 | 3 | 正泰电器 |
| 13 | 万能转换开关 | LW28GS | 只 | 1 | 格磊 |
| 14 | 继电器 | 只 | 3 | 无锡明达 | |
| 15 | 液晶显示器 | 21.5寸 | 台 | 1 | 广州威沃 |
| 16 | 运丝紧丝触摸屏系统 | 7寸工业触摸屏 | 台 | 1 | 凯雷德定制 |
