侨佳超精密细孔研磨机-三爪式工作头
机台适用对象：

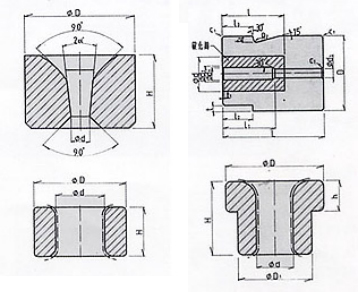

●螺丝模内孔●螺母模内孔●拉丝模内孔、斜度、R研磨
●抽管模内孔、斜度、R研磨
●螺丝模内孔●螺母模内孔●冷热锻大型模具研磨
产品参数
机型 | 规格 | JAG-JIHA-AAL | JAG-JIHA-AL | JAG-JIHA-SP |
可夹持工作直径 |
|
|
| |
可挟持最长元件 | 180mm | 180mm | 180mm | |
最大行程 | 前后 | 40mm | 40mm | 40mm |
左右 | 300mm | 300mm | 150mm | |
前后进给分度 | 0.001mm | 0.001mm | 0.005mm | |
床台速度 | 0-4m/min | 0-4m/min | ------ | |
工作头转速 | 0-550 rpm | 0-550 rpm | 0-550 rpm | |
工作头旋转角度 | ±5° | ±5° | ±5° | |
进给方式 | 前后 | 自动 | 手动 | 手动 |
左右 | 自动 | 自动 | 手动 | |
主轴转速 | 30000-120000 rpm | 30000-120000 rpm | 30000-120000 rpm | |
马达 | 工作头 | 60W | 60W | 60W |
主轴 | 230W | 230W | 230W | |
前后 | 25W | ----- | ---- | |
左右 | 25W | 25W | ---- | |
机械尺寸 | 1000x800 | 1000x800 | 900x700 | |
x1480mm | x1480mm | x1400mm | ||
机械重量(约) | 650 Kgs | 630 Kgs | 340 Kgs | |
加工范围(内孔) |
|
|
| |
机床特性
机床特点：
操作简便，并且有特殊设计，适合台阶内孔研磨(盲孔)如螺丝模，拉丝模具，冷墩模具等。
机台刚性佳,稳定性高,适合大型物件内孔研磨,如螺母模,可做台阶孔(盲孔)研磨
机床配置

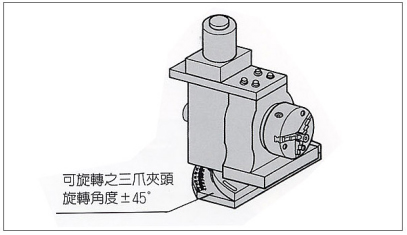

| 特殊附件图示： 45旋转盘
冷却装置 3吸尘器 4光学尺 | 标 准 附 件： 3.弹性筒夹 x1只 2.螺帽 x1 只 3.工具箱及其配件 X1组 4.高频主轴含变频器 5.空气干燥机 6.三点组合 7.主轴水冷却机 |
样品展示图：
